系统概述

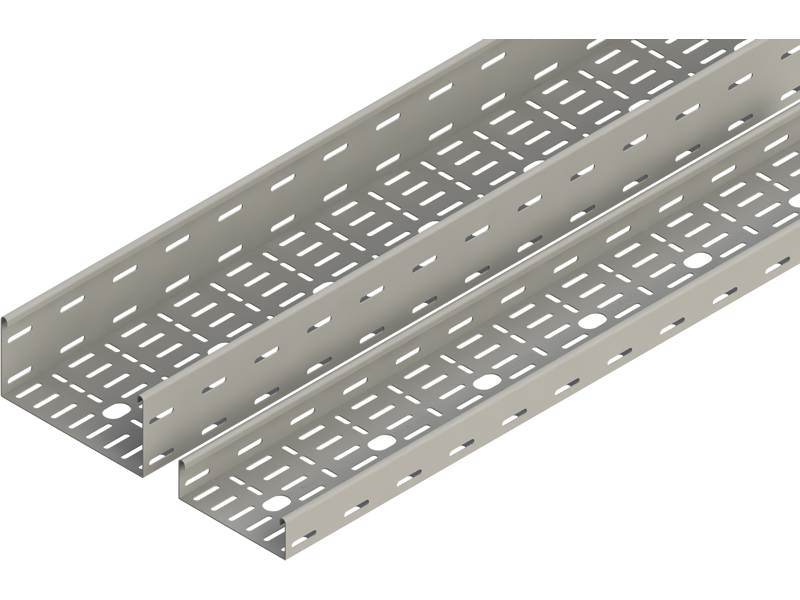

钢制电缆桥架，适用于重型作业，标准高度为50和100mm。
电缆槽系统配备了侧回流法兰，旨在消除任何锐边。这种电缆桥架系统采用了插槽模式，实现了高效的设备放置和方便的电缆扎带和其他固定装置的访问。它有50毫米和100毫米两种高度，可根据要求定制高度。
1.直线段
2.水平弯头
3.水平三通
4.横向交叉
5.柔性立管
6.减速器
7.拼接连接器
8.水平拼接连接器
9.垂直拼接连接器
10.柔性水平弯头
11.隔离带
12.盲端
13.缩径接头连接器
14.直平盖
15.重型盖夹
16.通用盖夹
17.落板
基本参数
材料 | 低碳钢/SS316L/预镀锌钢 |
| 表面处理 | HDG/酸洗钝化/电镀/粉末涂层 |
| 认证 | ABS/BV/CCS |
| 宽度 | 50mm/75mm/100mm/150mm/200mm/300mm/400mm/500mm/600mm |
| 高度 | 50mm/100mm |
| 长度 | 3000mm |
设计细节
不同高度
不同的托盘高度，为装载空间的可用性提供了更多选择。回位法兰可提高负载能力。电缆桥架的标准高度为50和100毫米。其他高度可应要求提供。 | 不同宽度

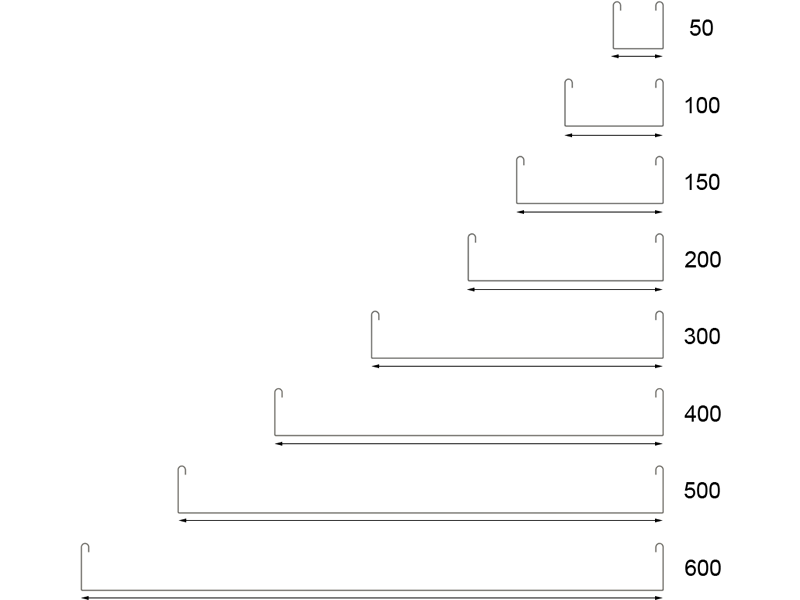

不同的托盘宽度，为装载空间提供更多选择。电缆桥架的标准宽度为50、100、150、200、300、400、500和600毫米。其他宽度可应要求提供。 | 集成连接器配件

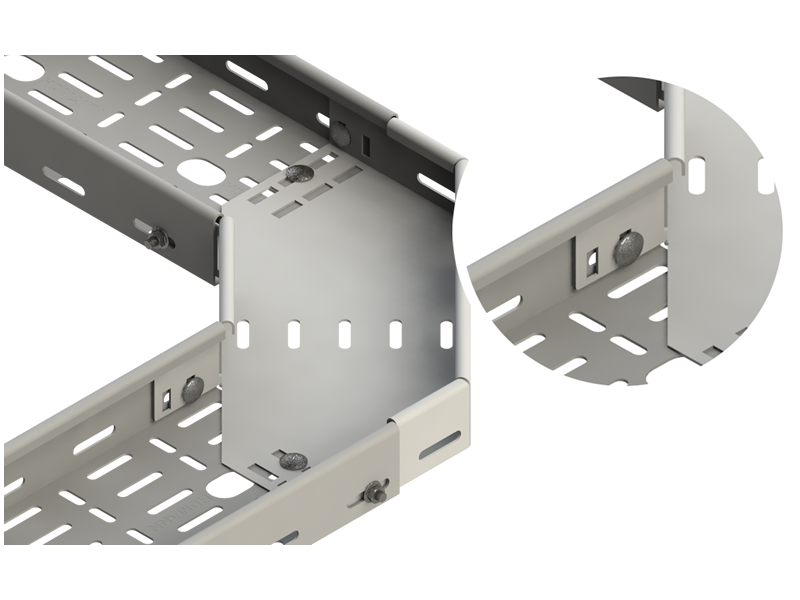

集成连接设计节省了安装时间和精力，不需要额外的连接拼接板来节省成本。 |
