系统概述
电缆桥架由耐腐蚀纤维增强塑料制成，标准高度为50mm和80mm。
玻璃钢电缆桥架专为电气和仪表安装而设计，采用耐腐蚀纤维增强塑料。这些托盘的设计目的是在不牺牲强度的情况下实现重量减轻，从而实现更佳的装载能力。该材料的轻质特性确保了其防锈性能。此外，该设计增强了托盘和支撑设备安装和吊装过程中的健康、安全和环境方面。电缆桥架采用五种不同的树脂材料，精心配制以满足**的项目要求。
1.直线段：标准宽度为100、150、300、450、600、750、900、1000和1200mm，长度为3000和6000mm，高度为100、125和150mm。
2.水平弯头：标准角度有30、45、60和90度，标准半径有300600和900mm。
3.水平三通：标准半径为300600和900mm。
4.水平交叉：标准半径为300600和900mm。
5.垂直三通：标准半径有300600和900mm。
6.减速器：左减速器如图所示，右和直减速器可根据要求提供。
7.内部立管：标准半径有300600和900mm。
8.外立管：标准半径有300600和900mm。
9.组合立管部件
10.拼接连接器
11.水平拼接连接器
12.垂直拼接连接器
13.缩径接头连接器
14.直平盖
15.重型盖夹
16.通用盖夹
17.水平弯头平盖
18.隔离带
19.盲端
20.落板
基本参数
材料 | FRP |
| 表面处理 | / |
| 认证 | ABS/BV/CCS |
| 宽度 | 50mm/100mm/150mm/200mm/300mm/400mm/500mm/600mm |
| 高度 | 50mm/80mm |
| 长度 | 3000mm |
设计细节
不同高度

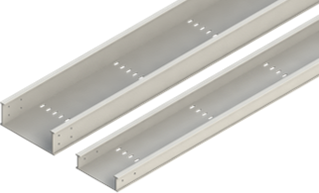

不同的玻璃钢托盘高度，为装载空间的可用性提供了更多选择。电缆桥架的标准高度为50和80毫米。其他高度可应要求提供。 | 不同宽度
不同的托盘宽度，为装载空间提供更多选择。电缆桥架的标准宽度为50、100、150、200、300、400、500和600毫米。其他宽度可应要求提供。 | 工字形侧墙

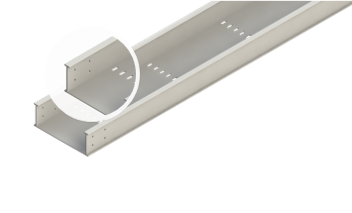

I形侧墙设计大大提高了支撑强度，具有设计美感。 |
