系统概述
钢制电缆梯架，适用于重型作业，标准高度为100mm、125mm和150mm。
电缆梯架系统旨在提供高负载能力和显著减轻重量。电缆梯架的设计是安全的，并具有明显的HSE效益。所有零件都是滚压成型的，带有回位法兰，没有锋利的边缘。搬运、起重和装配操作本质上更安全、更容易、更快。所有焊接不锈钢产品都经过酸洗和钝化处理，以满足长现场寿命和完整性要求的期望。
1.直线段：标准宽度为100、150、300、450、600、750、900、1000和1200mm，长度为3000和6000mm，高度为100、125和150mm。
2.水平弯头：标准角度有30、45、60和90度，标准半径有300600和900mm。
3.水平三通：标准半径为300600和900mm。
4.水平交叉：标准半径为300600和900mm。
5.垂直三通：标准半径有300600和900mm。
6.减速器：左减速器如图所示，右和直减速器可根据要求提供。
7.内部立管：标准半径有300600和900mm。
8.外立管：标准半径有300600和900mm。
9.组合立管部件
10.拼接连接器
11.水平拼接连接器
12.垂直拼接连接器
13.缩径接头连接器
14.直平盖
15.重型盖夹
16.通用盖夹
17.水平弯头平盖
18.隔离带
19.盲端
20.落板
基本参数
材料 | HDG/酸洗钝化/电镀/粉末涂层 |
| 表面处理 | 低碳钢/SS316L/预镀锌钢 |
| 认证 | ABS/BV/CCS |
| 宽度 | 150mm/300mm/450mm/600mm/750mm/900mm/1000mm/1200mm |
| 高度 | 100mm/125mm/150mm |
| 长度 | 3000mm/6000mm |
设计细节
不同高度

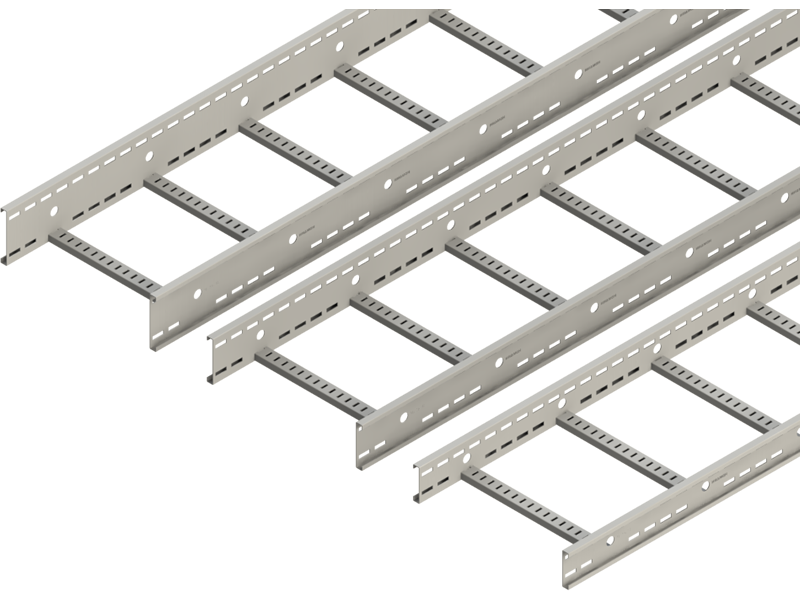

不同的梯子高度，为装载空间的可用性提供了更多选择。双回位法兰，增加负载能力。电缆梯架的标准高度为100、125和150毫米。其他高度可应要求提供。 | 不同宽度

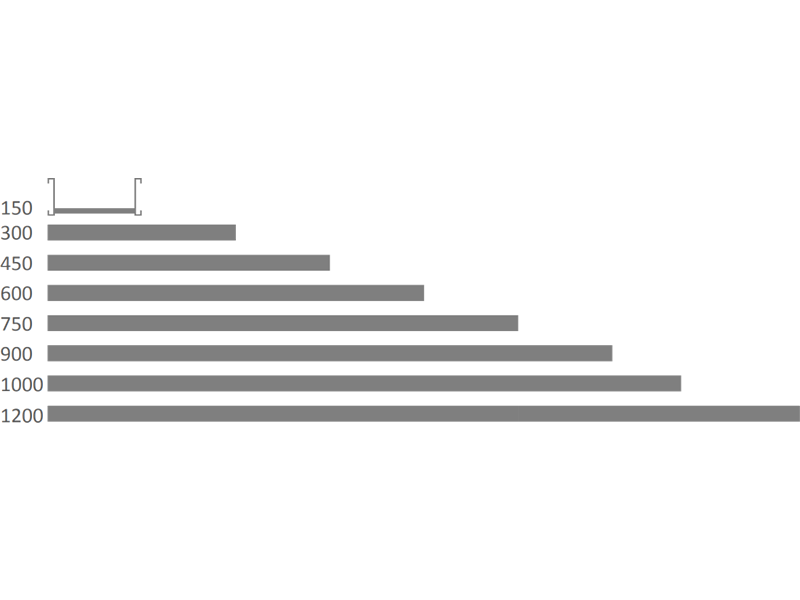

不同的托盘宽度，为装载空间提供更多选择。电缆梯架的标准宽度为150、300、450、600、750、900、1000和1200mm。其他宽度可应要求提供。 | 横档上的插槽

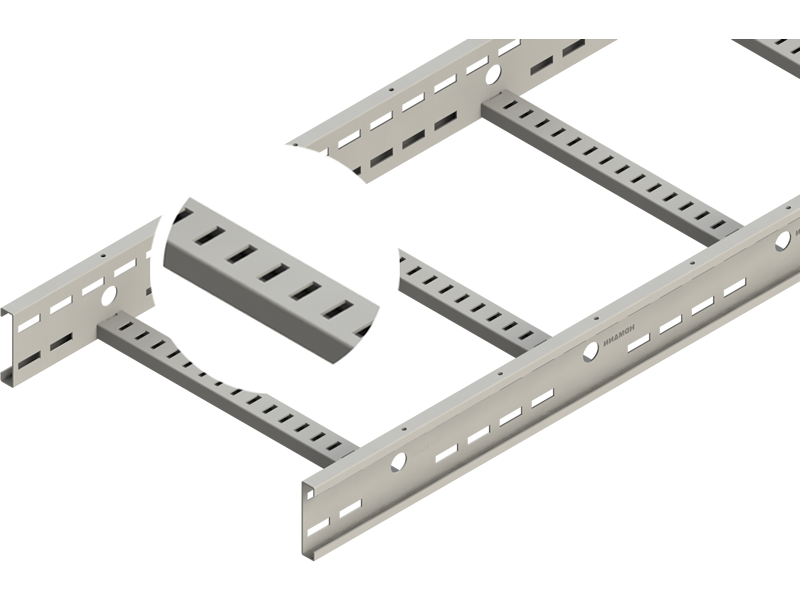

横档中心25mm处的7x20mm槽允许安装电缆扎带、短路电缆夹和管夹。轨道和横档设计还提供了将设备直接连接到梯子上的选项。 |
