梯式铝合金电缆桥架

系统概述

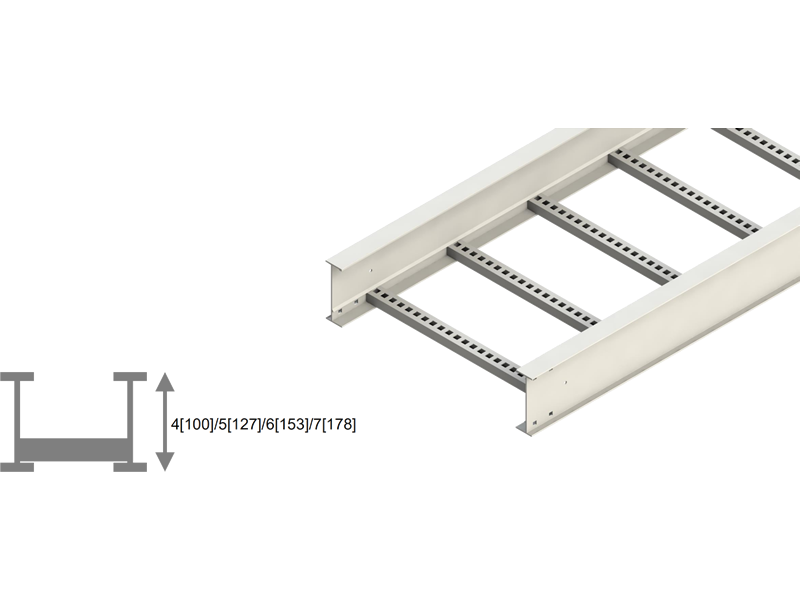

　　铝制电缆梯架，适用于重型作业，标准高度为4英寸[10毫米]/5英寸[127毫米]/6英寸[153毫米]/7英寸[178毫米]

　　电缆梯架系统的设计考虑到了轻便的搬运、安装和长时间的耐腐蚀性。除了具有轻质材料特性外，铝还对许多腐蚀性元素具有很强的抵抗力。

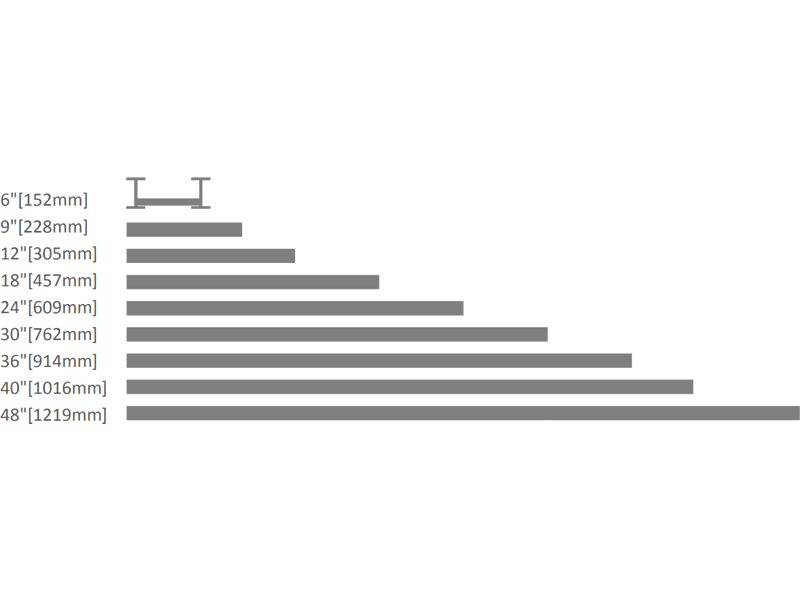

1.直线段：标准宽度为100、150、300、450、600、750、900、1000和1200mm，长度为3000和6000mm，高度为100、125和150mm。

2.水平弯头：标准角度有30、45、60和90度，标准半径有300600和900mm。

3.水平三通：标准半径为300600和900mm。

4.水平交叉：标准半径为300600和900mm。

5.垂直三通：标准半径有300600和900mm。

6.减速器：左减速器如图所示，右和直减速器可根据要求提供。

7.内部立管：标准半径有300600和900mm。

8.外立管：标准半径有300600和900mm。

9.组合立管部件

10.拼接连接器

11.水平拼接连接器

12.垂直拼接连接器

13.缩径接头连接器

14.直平盖

15.重型盖夹

16.通用盖夹

17.水平弯头平盖

18.隔离带

19.盲端

20.落板

基本参数

设计细节
